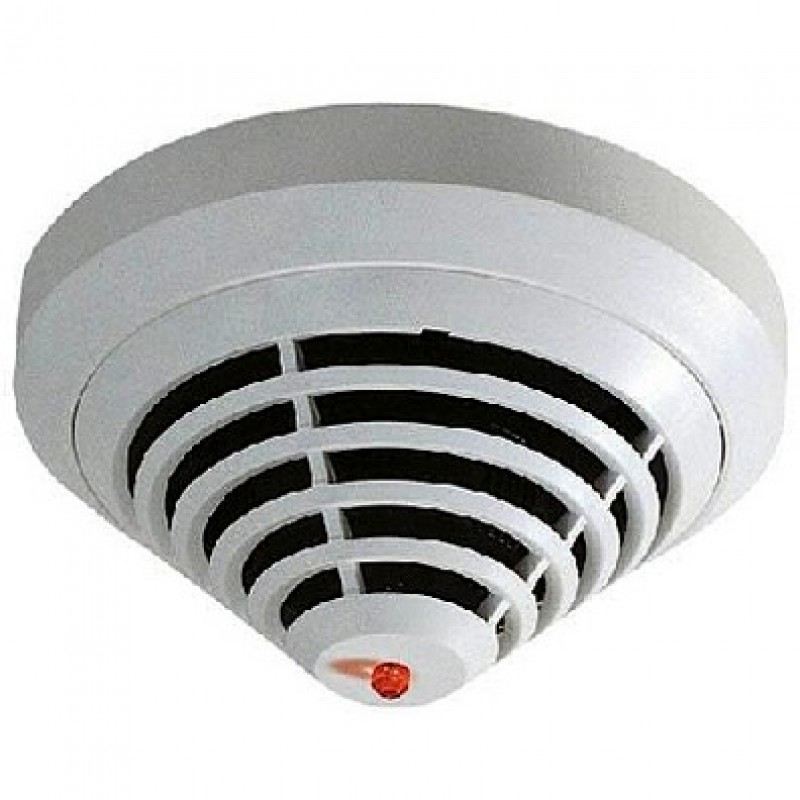

BOSCH FCP-OT320 Optik/Termik Çok Sensörlü Dedektör

Açıklama

  • Son derece güvenilir algılama için değerlendirme elektronik donanımı
  • Optik sensördeki kirlilik değerleri için otomatik eşik ayarlama (sapma dengelemesi)
  • Sökülme/hırsızlık önlemi için mekanik kilit (etkinleştirilebilir ve devre dışı bırakılabilir)
  • Toza dayanıklı labirent ve kapak tasarımı
  • Tüm dedektörlerin alt kısmında bulunan "Bölme Yardımcı Girişi" sayesinde optik algılayıcı sıkıştırılmış havayla temizlenebilmektedir.

Özellikler

Çalışma gerilimi 8,5 V DC - 30 V DC
Akım tüketimi < 0,12 mA
Alarm çıkışı Akım artışı (alarm direnci 820 Ω veya 470 Ω)
Gösterge çıkışı Açık kolektör 3,92 kΩ üzerindeki bir alarm durumunda 0 V bağlanır
Bağımsız gösterge Kırmızı LED
Boyutlar
Tabansız Ø 99,5 x 52 mm
Tabanlı Ø 120 x 63,5 mm
Muhafaza malzemesi Plastik, ABS
Muhafaza rengi Beyaz, RAL 9010 ile aynı, mat kaplama
Ağırlık Ambalajsız / ambalajlı
FCP-OC320 Yaklaşık 85 g / yaklaşık 130 g
FCP-OT320 / FCP-O320 / FCH-T320 / FCH-T320-FSA Yaklaşık 80 g / yaklaşık 120 g
EN 60529 uyarınca koruma sınıfı IP 40, IP 43, nemli oda keçeli dedektör tabanı ile
İzin verilen bağıl nem %95(yoğunlaşmasız)





İzin verilen hava hızı 20 m/sn
İzin verilen çalışma sıcaklığı
FCP-OC320 -10 °C - +50 °C
FCP-OT320 -20 °C - +50 °C
FCP-O320 -20 C° - +65 C°
FCH-T320 / T320-FSA -20 °C - +50 °C
İzleme alanı
FCP-OC320, FCP-OT320, FCP-O320 Maks. 120 m2 (Yerel yönergelere uyun!)
FCH-T320 Maks. 40 m2 (Yerel yönergelere uyun!)
Maksimum montaj yüksekliği 16 m (Yerel yönergelere uygun!)
FCP-OC320, FCP-OT320, FCP-O320 16 m (Yerel yönergelere uygun!)
FCH-T320 6 m (Yerel yönergelere uygun!)
Yanıt hassasiyeti
Optik kısım < 0,2 dB/m, EN 54 T7'ye uygun
Termik maksimum kısmı >54 °C





Termik artış oranı parçası (prEN 54-5'e uygun) FCH-T320: A2R FCH-T320-FSA: A1R
Kimyasal parça ppm aralığında
Renk kodu
FCP-OC320 Mavi halka
FCP-OT320 Siyah halka
FCP-O320 İşaretsiz
FCH-T320 / T320-FSA Kırmızı halka
