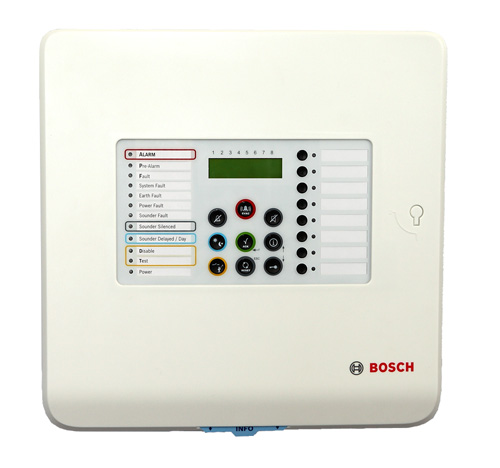

BOSCH FPC-500 Konvansiyonel Yangın Paneli
Açıklama
BOSCH FPC-500 BOSCH FPC-500-2 BOSCH FPC-500-4 BOSCH FPC-500-8
Tüm dedektör bölgeleri için arka aydınlatma özelliğine sahip LCD ekran ve durum göstergesi
Sezgisel çalıştırma için kendinden açıklamalı simgeler
Biri olaylar diğeri de çalışır durumdaki testler olmak üzere her biri 1000 girişe sahip iki geçmiş fonksiyonu
Bosch'un sunduğu üstün kaliteye ve güvenilirliğe sahip, EN 54'e göre tam onaylı
Genel panel konfigürasyonunu kolayca kontrol etmek için otomatik kaydırma fonksiyonu
Özellikler
| FPC-500-2 , FPC-500-4 , FPC-500-8 | |
| Dedektör alanları | 2 , 4 , 8 |
| EN 54-2'ye uygun maksimum dedektör sayısı | 64 , 128 , 256 |
| EN 54-2'ye uygun bölge başına maksimum dedektör sayısı | 32 |
| Maks. uzatma modülü | 0 , 1 , 2 |
| Prog. girişleri | 1 , 2 |
| AUX çıkışı | 1 |
| NAC çıkışı | 2 |
| Röleler | 2 |
| Alarm sayacı | 999 alarm |
| Olay geçmişi | 1000 olay |
| Test geçmişi | 1000 test geçmişi |
| FPC-500-2 , FPC-500-4 , FPC-500-8 | |
| Giriş gerilimi | 230 VAC +%10/-%15, 50-60 Hz |
| Maks. akım tüketimi AC | 275 mA , 312 mA , 375 mA |
| Güç tüketimi | 80 W |
| Çalışma gerilimi | 21,4 VDC - 29 VDC |
| Imin | 70 mA |
| Imaks, a | 0,7 A |
| Imaks, b | 2,3 A |
| Alanlar | |
| gerilim | 20 VDC ±1VDC |
| akım | maks. 100 mA ±5 mA |
| maks. kablo direnci | 22,5 Ω |
| AUX | |
| gerilim | 21 VDC - 29 VDC |
| akım | 500 mA ±%10 |
| maks. kablo direnci | 22,5 Ω |
| sigorta | 60 V'de 0,75 A |
| NAC |
| gerilim | 21 VDC - 29 VDC |
| akım | her birinde 500 mA ±%10 |
| sigorta | 60 V'de 0,75 A |
| maks. kablo direnci | 22,5 Ω |
| Röle çıkışları | |
| kontak değeri | 30 VDC'de 1 A |
| maks. kablo direnci | 22,5 Ω |
| OC çıkışları | Endüktif yük yok. |
| kontak değeri | 24 VDC'de 20 mA |
| maks. kablo direnci | 22,5 Ω |
| önerilen kablo türü | Blendajsız kablo, 0,8 mm kablo çapı, kablo çapraz kesiti 1,5 mm²'ye kadar |
| Bataryalar | 2 x 7,2 Ah (maks.) |
| maks. dahili direnç | 800 mΩ |
| akım tüketimi | 2,3 A |
| sigorta | 60 V'de 5 A |
| Boşalma gerilimi eşiği | 21,4 V |
| NAC | |
| Normal | |
| A- | 10 – 15 V |
| B+ | 0 – 0,5 V |
| Alarm | |
| A- | 0 – 1 V |
| B+ | 21 – 29 V |
| Girişler | |
| Alarm Direnci | 820 Ω ±%5 |
| Hat sonu direnci | 3,9 kΩ ±%1 |
| Bölge (dirençlerle) | |
| Alarm Direnci | 820 Ω ±%5910 Ω ±%5İki dedektörlü olmayan bağımlılık: 680 Ω ±%5 |
| Hat direncinin ucu | 3,9 kΩ ±%1 |
| Bölge (EOL-Modülüyle) |
| Alarm Direnci | 820 Ω ±%5910 Ω ±%5İki dedektörlü olmayan bağımlılık: 680 Ω ±%5 |
| FPC-500-2 , FPC-500-4 , FPC-500-8 | |
| Boyutlar (Y x G x D) | 351 x 351 x 90 mm |
| Ağırlık | 2200 g, bataryasız |
| Muhafaza malzemesi | |
| Ön | ABS+PC |
| Arka | ABS-FR |
| Muhafaza rengi | |
| Ön | RAL 9003 (parlak beyaz) |
| Arka | PANTONE 10 C (buz grisi) |
| FPC-500-2 , FPC-500-4 , FPC-500-8 | |
| IEC 60529'a göre koruma sınıfı | IP 30 |
| EN 60950'a göre koruma sınıfı | II |
| EMC emisyonu | EN 61000-6-3 |
| EMC bağışıklığı | EN 50130-4 |
| Sarsıntı | EN 60068-2-6 |
| İzin verilen çalışma sıcaklığı | 0°C - +40°C |
| İzin verilen saklama sıcaklığı | -10°C - +55°C |
| İzin verilen bağıl nem | %95 yoğunlaşmasız |
